TENSION CHAINE MOTO avec Clément de YAM PARIS 15

https://youtu.be/_nwA97SG3eI?t=2

Ce tuto est pas mal aussi :

https://youtu.be/hN1R6lXVmSE

Il donne 30 mm de débattement pour la tension de chaine et 140Nm de couple de serrage pour l'écrou de roue alors que dans le manuel du propriétaire et le manuel d'atelier il est indiqué 35-45 mm de débattement et 150Nm de couple de serrage pour une Tracer 2019. Par contre c'est 5-15 mm de débattement pour une Tracer 2015 (je n'avais jamais fais attention à cette différence) mais toujours 150Nm de couple de serrage.

zzorglub a écrit:Par contre c'est 5-15 mm de débattement pour une Tracer 2015 (

5-15 c'est trop tendu ...

20-25 mm c'est idéalement, ce que tout le monde adopte comme tension, histoire aussi de préserver le PSB et la couronne AR.



Au beau milieu  de la chaîne et sur la béquille  centrale
En détente vers le bas 47 MM et en tension vers le BO 10 mm sans toucher le patin
Difference  de battement 35/37 MM  sur la centrale
Ce qui fait 10 de moins en ordre de marche
Le tout au reglet  alu

Petit déterrage car mon manuel indique 5 a 15 mm mais la chaîne fait déjà 15mm d'épais donc j'en déduis qu'il faut entre 20 et 30 mm de débattement entre le haut du maillon et le bas du maillon ( les 2 traits avec les flèches sur le manuel ).
Ce n'est pas vraiment très bien indiqué ou cela prête à erreur.

tout à fait, sinon la chaîne sera trop tendue

de même le couple de serrage doit être indiqué à 15m.kg si je ne me trompe pas ce qui est beaucoup trop.

11m.kg suffisent.

Ok, c'est bien ce que je pensais.

Merci pour ces précisions

35 mm entre les 2 traits sur la béquille  centrale
Et 10 mkg de couple  de serrage à l'écrou  de roue

iron man a écrit:35 mm entre les 2 traits sur la béquille  centrale
Et 10 mkg de couple  de serrage à l'écrou  de roue

Est ce que c est pareil sur une mt09 sans béquille centrale ?

La moto doit être posée sur ses roues ou béquille d'atelier pour le réglage

J'ai fait aujourd'hui comme a noté Iron :
35mm sur béquille centrale, une fois remise au sol avec la latérale : 30mm environ
Avec un ptit coup de laser pour l'alignement et ...
Roule ma poule

Adrians a écrit:

iron man a écrit:35 mm entre les 2 traits sur la béquille  centrale
Et 10 mkg de couple  de serrage à l'écrou  de roue

Est ce que c est pareil sur une mt09 sans béquille centrale ?

Non sur béquille  latérale  les 2 roues touchent au sol donc la bécane met la chaîne en tension ensuite il restera la tension du pilote + passager + bagages
Ce qui fait qu'à la louche pour la mt09 un bon 20mm sur la latérale  devrait  passer avec le pilote et passager il restera juste le nécessaire.
J'ai pas lu les precos de la mt9 mais je dois pas être  trop loin logiquement.

Antonio a écrit:La moto doit être posée sur ses roues ou béquille d'atelier pour le réglage

Non pour un tracer il faut la régler avec la centrale  ou atelier

Sur la latérale pour les MT, sur la centrale pour les Tracer

iron man a écrit:

Adrians a écrit:

iron man a écrit:35 mm entre les 2 traits sur la béquille  centrale
Et 10 mkg de couple  de serrage à l'écrou  de roue

Est ce que c est pareil sur une mt09 sans béquille centrale ?

Non sur béquille  latérale  les 2 roues touchent au sol donc la bécane met la chaîne en tension ensuite il restera la tension du pilote + passager + bagages
Ce qui fait qu'à la louche pour la mt09 un bon 20mm sur la latérale  devrait  passer avec le pilote et passager il restera juste le nécessaire.
J'ai pas lu les precos de la mt9 mais je dois pas être  trop loin logiquement.

on a vu ici sur le fofo ... "un puriste" qui contrôlais la tension de sa chaîne une fois monté dessus son engin !....il avait inventé un ingénieux système qui lui  permetait de le faire seul.

Moi je suis pour ce contrôle précis une fois dessus, pour les longs périples, surtout en duo + la quincaillerie de camping    etc...

On peut-sous estimer le poids embarqué !.

Oui c'est sur plus c'est précis mieux ça  vaut mais sachant tout de même que le jeu à la chaîne que ce soit en tension ou en alignement n'est pas fait en étude pour être  posé  au laser il ne le font même  pas en concession.

Il y a quand  même  une marge d'erreur possible on est loin du micron du laser .

Mais il est évident  que plus cette erreur est grossière plus la chaîne aura un taux d'usure important mais bon pas catastrophique non plus.
Car mis à part  d'avoir 2 crans d'écart  et la chaîne soit sur tendue soit complètement sous tendue ce n'est pas la petite erreur d'un demi cran ou de 5 à 7 MM en tension qui va bouffer la chaîne et exploser l'axe du PSB .
Tout est à  relativiser bien entendu.
Un juste milieu  entre une précision  de réglages chirurgicale et un je m'enfoutisme royal.

Et tout va normalement  bien se passer à 2000 kms près.

La preuve J'entretiens  ma chaîne tout à fait normalement sans plus je la règle au cran dès réglages rapides (option yam boutique) qui sont  assez précis je trouve
Je l'huile à  la bombe , je démonte le cache pignon 2 fois par an pour nettoyer le surplus mais là  avec le shifter c'est la merde et cela tous les 2000 / 2500 bornes sauf quand il pleut et je viens de faire 37500 avec le kit qui a un point dur maintenant donc je vais le virer et ce kilométrage là  est un exploit pour moi pourtant  je lui mets quelques claques donc ça veut  bien dire que ce n'est pas non plus du chewing-gum

tout en sachant aussi, qu'après sa pose, une chaîne neuve demande un certain temps de roulage (comme un rodage) ... histoire qu'elle se mette en place....disons en gros 500 kms.

après c'est retour à la case contrôle de la tension et entretien normal !

iron man a écrit:Oui c'est sur plus c'est précis mieux ça  vaut mais sachant tout de même que le jeu à la chaîne que ce soit en tension ou en alignement n'est pas fait en étude pour être  posé  au laser il ne le font même  pas en concession.

Il y a quand  même  une marge d'erreur possible on est loin du micron du laser .

Mais il est évident  que plus cette erreur est grossière plus la chaîne aura un taux d'usure important mais bon pas catastrophique non plus.
Car mis à part  d'avoir 2 crans d'écart  et la chaîne soit sur tendue soit complètement sous tendue ce n'est pas la petite erreur d'un demi cran ou de 5 à 7 MM en tension qui va bouffer la chaîne et exploser l'axe du PSB .
Tout est à  relativiser bien entendu.
Un juste milieu  entre une précision  de réglages chirurgicale et un je m'enfoutisme royal.

Et tout va normalement  bien se passer à 2000 kms près.

La preuve J'entretiens  ma chaîne tout à fait normalement sans plus je la règle au cran dès réglages rapides (option yam boutique) qui sont  assez précis je trouve
Je l'huile à  la bombe , je démonte le cache pignon 2 fois par an pour nettoyer le surplus mais là  avec le shifter c'est la merde et cela tous les 2000 / 2500 bornes sauf quand il pleut et je viens de faire 37500 avec le kit qui a un point dur maintenant donc je vais le virer et ce kilométrage là  est un exploit pour moi pourtant  je lui mets quelques claques donc ça veut  bien dire que ce n'est pas non plus du chewing-gum

Hello iron

Tu peux m expliquer comment démonter le cache pignon avec le shifter devant car depuis que je l'ai j ose pas y toucher,  merci a toi

Bon à savoir ... t'as un repère (coup de pointeau) sur l'axe de sortie BV où vient la tige canelée du sélecteur ... donc peut pas y avoir plantage au remontage !.

Iron m'a donné l'envie de nettoyer le cache PSB... fastoche ...mais je n'ai pas de schiffer

Démonter le cache une fois par an n'est pas du luxe et ca évite les pâtés sur le sol du garage. Adrians le Schiffer ne gène en rien le démontage tu as juste a enlever au niveau de l'axe de sortie de boite comme Pegase .

Adrians a écrit:

iron man a écrit:Oui c'est sur plus c'est précis mieux ça  vaut mais sachant tout de même que le jeu à la chaîne que ce soit en tension ou en alignement n'est pas fait en étude pour être  posé  au laser il ne le font même  pas en concession.

Il y a quand  même  une marge d'erreur possible on est loin du micron du laser .

Mais il est évident  que plus cette erreur est grossière plus la chaîne aura un taux d'usure important mais bon pas catastrophique non plus.
Car mis à part  d'avoir 2 crans d'écart  et la chaîne soit sur tendue soit complètement sous tendue ce n'est pas la petite erreur d'un demi cran ou de 5 à 7 MM en tension qui va bouffer la chaîne et exploser l'axe du PSB .
Tout est à  relativiser bien entendu.
Un juste milieu  entre une précision  de réglages chirurgicale et un je m'enfoutisme royal.

Et tout va normalement  bien se passer à 2000 kms près.

La preuve J'entretiens  ma chaîne tout à fait normalement sans plus je la règle au cran dès réglages rapides (option yam boutique) qui sont  assez précis je trouve
Je l'huile à  la bombe , je démonte le cache pignon 2 fois par an pour nettoyer le surplus mais là  avec le shifter c'est la merde et cela tous les 2000 / 2500 bornes sauf quand il pleut et je viens de faire 37500 avec le kit qui a un point dur maintenant donc je vais le virer et ce kilométrage là  est un exploit pour moi pourtant  je lui mets quelques claques donc ça veut  bien dire que ce n'est pas non plus du chewing-gum

Hello iron

Tu peux m expliquer comment démonter le cache pignon avec le shifter devant car depuis que je l'ai j ose pas y toucher,  merci a toi

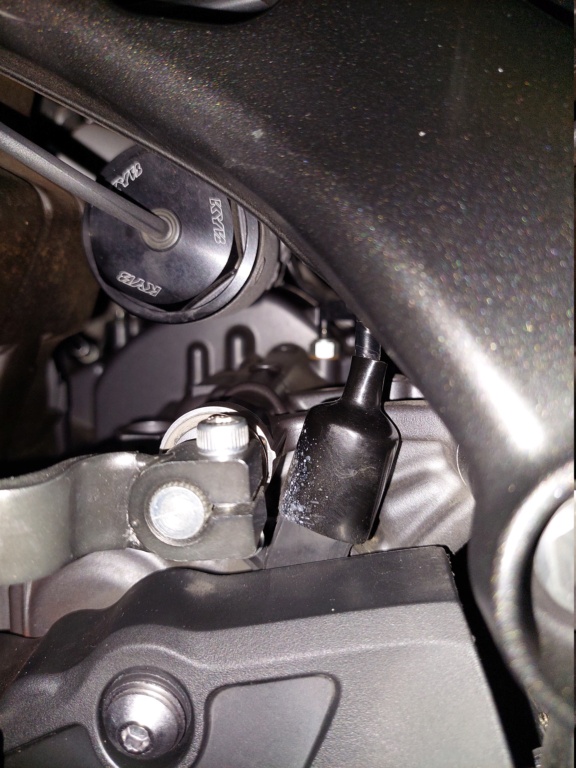

Tu repères la marque sur la visse cannelée c'est facile il y a la marque juste faire une marque avec un feutre
Du sors le haut du shifter  il bascule ce qui te permet  de démonter le cache de le nettoyer je le fais 2 fois par an en principe  mais il n'est jamais  trop pourris.
Ça permet de lever le surplus sur le patin je nettoie tout au wd 40 et je remonte

Zeltron a écrit:Démonter le cache une fois par an n'est pas du luxe et ca évite les pâtés sur le sol du garage. Adrians le Schiffer ne gène en rien le démontage tu as juste a enlever au niveau de l'axe de sortie de boite comme Pegase .

Non pas une fois mais 2 fois   bon je pourrais  le faire une fois par trimestre mais franchement  au bout de 6 mois c'est loin d'être la berezina

sur le Tracer 2015 c'est prévu d'origine, j'en déduis qu'ils ont laissé tomber cette facilité sur les nouveaux modèles ?

Ok parfait merci a vous .

Je vais le nettoyer d'ici peut .

Connaissez vous le couple de serrage de la vis ?

Adrians a écrit:Ok parfait merci a vous .

Je vais le nettoyer d'ici peut .

Connaissez vous le couple de serrage de la vis ?

perso...au feeling   façon selon, de ressentir le bon serrage adéquat ... bon maintenant c'est pas tout le monde   et on peut s'aider d'une clé dymamo

J'avais fait un tuto pour ça (ancien modèle) mais ça a pas dû beaucoup changer.
Les images y sont plus mais j'ai fait un PPS :
https://mega.nz/file/zQkTnDpQ#M9X2iI7C3xBNzUEgFP9VeXNdredVvFiDsU44NFtknsM

oui je m'en souviens, ça ne nous rajeuni pas !

2014 ... le temps passe.

Adrians a écrit:Ok parfait merci a vous .

Je vais le nettoyer d'ici peut .

Connaissez vous le couple de serrage de la vis ?

Pour des serrages comme ça  je m' emmerde pas
Je vais au blocage puis je fais 1/4 de tour et t'es pas loin de là vérité

iron man a écrit:

Adrians a écrit:Ok parfait merci a vous .

Je vais le nettoyer d'ici peut .

Connaissez vous le couple de serrage de la vis ?

Pour des serrages comme ça  je m' emmerde pas
Je vais au blocage puis je fais 1/4 de tour et t'es pas loin de là vérité

Ok merci
